輪胎壓路機系列

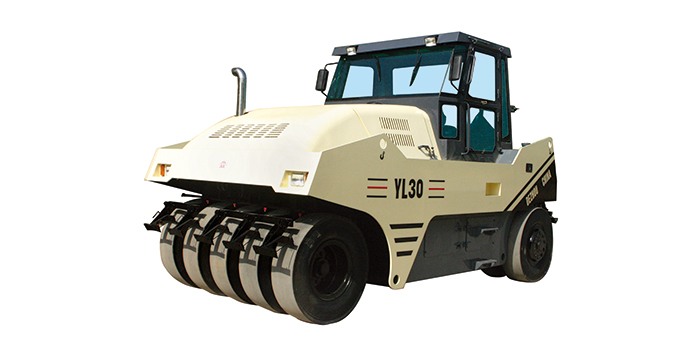

YL30型輪胎壓路機

名稱:YL30型輪胎壓路機

詳細信息
YL30型輪胎壓路機是一種超重型、自行式、靜作用壓路機,適用于路基、礫石、碎石、瀝青、混凝土路面、以及基本建設工程的壓實作業,是道路、市政和國防建設等不可缺少的壓實機械。
該機采用整體式車架、機械行走、全液壓偏轉輪轉向。前輪采用機械搖擺式輪胎懸掛裝置,實現壓實、轉向及擺動。發動機動力通過離合器、變速箱傳動軸、驅動橋、傳動鏈最后將動力傳至后輪,實現驅動行走。
該機通過增減配重,調節輪胎的接地比壓。對瀝青層、基礎層以及砂質土壤和粘土均能取得良好的碾壓效果。由于前輪能夠擺動。故壓實均勻,不會產生假壓現象。該機行駛速度在5.33—22.05千米/小時范圍內,具有三個前進檔,兩個后退檔,方便施工和轉場。
主要特點:
1、模塊化設計:發動機、變速箱、傳動軸、驅動橋、前輪、后輪及駕駛室、儀表臺等部件各成一體、便于拆裝、更換方便。
2、發動機:東風康明斯6BTA5.9增壓中冷柴油機,128KW
3、380離合器:傳遞扭距大、動力傳遞平穩壽命長
4、變速箱(一汽工程機械專用變速箱):操控靈活輕便。
5、可伸縮式傳動軸便于驅動橋的調整,采用斯太爾重型車十字軸,傳動驅矩大,傳動角度大。
6、上下位置可調的徐州美弛車橋、驅動性能優異

7、增減配重,調節輪胎的接地比壓,對瀝青層、基礎層以及砂質土壤和粘土均能取得良好的碾壓效果。




YL30型輪胎壓路機技術參數

1、工作質量                 kg            20000 ~ 30000

2、碾壓寬度                   mm                       2790

3、輪胎布置                    個                   5 后 6

4、行走速度                                             Km/h

前進 I速                                            0-5.33

II速                                            0-10.42

III速                                           0-22.05

后退 I速                                          0-5.29

        II速                                 0-10.45

5、爬坡能力                  %                 20

6、發動機

 型號                                      6BTA5.9

額定功率 / 轉速          kW/r.p.m         128/2100

7、外形尺寸長×寬×高        mm          5063×2901×3220





YL30型輪胎壓路機主要配置



1、發動機                   東風康明斯(6BTA5.9)

2、離合器                             斯太爾380離合器

3、變速箱                         一汽哈爾濱變速箱廠

4、傳動軸                                          斯太爾

5、驅動橋                     徐州美馳車橋有限公司

6、輪胎                              貴州輪胎有限公司

7、駕駛室                  徐州金屬結構件有限公司
